맞춤 제작 직각 가열 튜브 제조업체, 공급업체

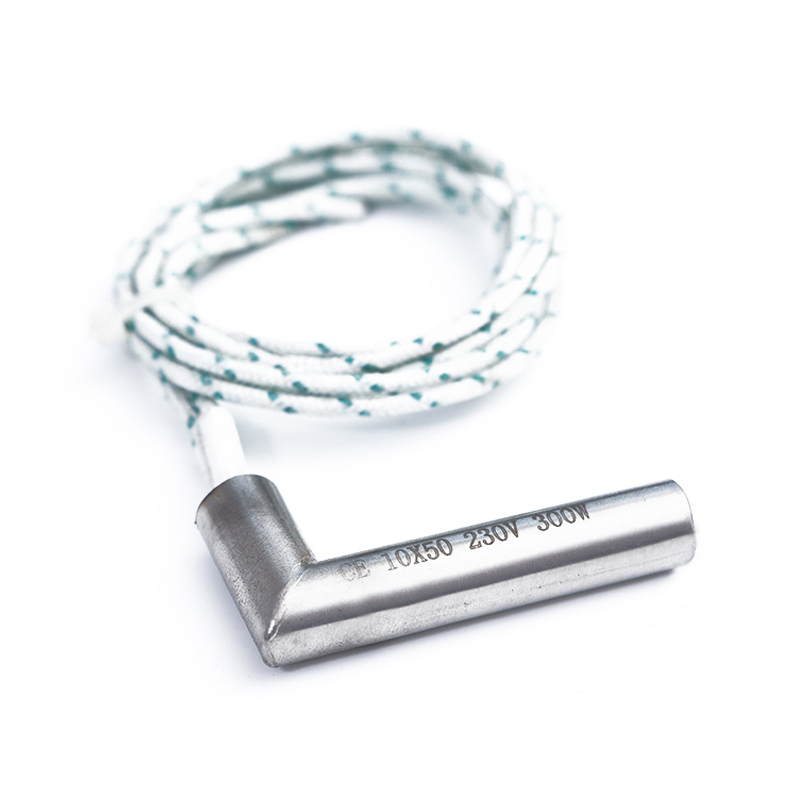

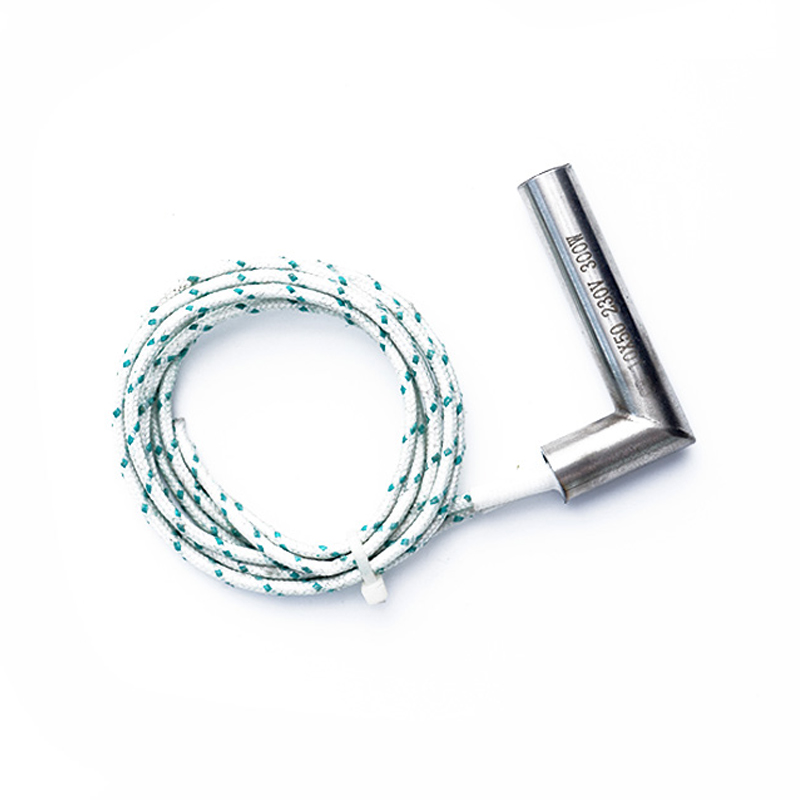

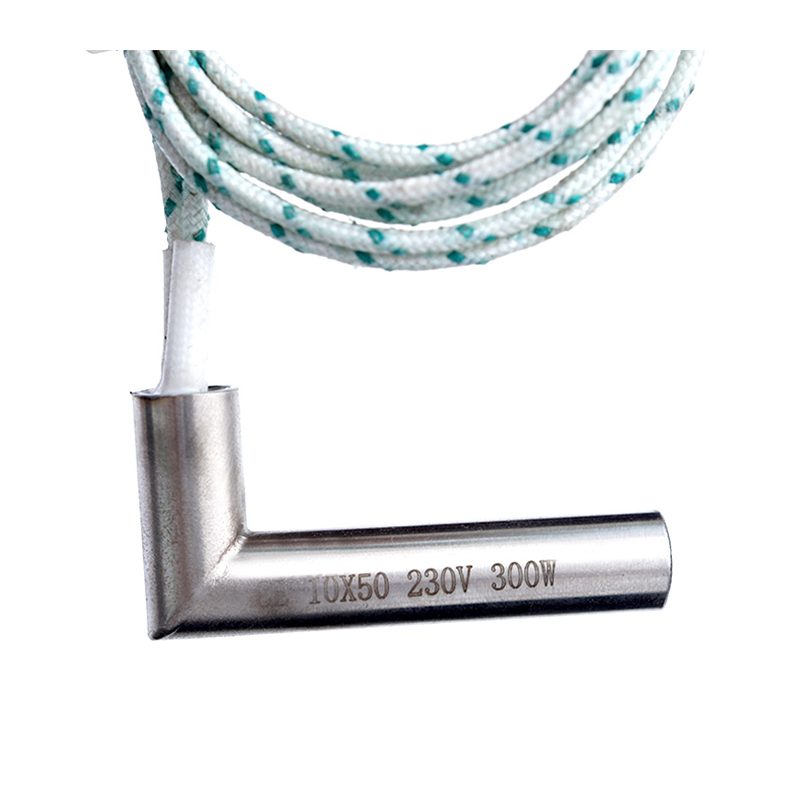

프리미엄 직각 난방 튜브가있는 제한된 공간에서도 효율적이고 효과적인 가열을 경험하십시오. 이 혁신적인 제품은 특별히 90도 굽힘으로 설계되었으므로 열을 필요한 곳에 정확하게 지시하는 탁월한 솔루션입니다.

내구성이 뛰어나고 부식성이 강한 프리미엄 재료로 제작 된 난방 튜브는 조건을 견딜 수 있도록 제작되었으며 앞으로 몇 년 동안 지속됩니다. 컴팩트 한 설계는 산업 응용 분야, HVAC 시스템 또는 기타 특수 용도 등의 난방 시스템에 쉽게 설치하고 완벽하게 통합 할 수 있도록합니다.

직각 난방 튜브는 인상적인 난방 기능을 자랑하여 공간의 모든 구석에 일관되고 고도의 따뜻함을 제공합니다. 에너지 효율적인 설계는 전력 소비를 최소화하여 편안한 환경을 유지하면서 에너지 비용을 절약 할 수 있도록 도와줍니다.

내부와 외부 배선의 차이

그림에서 외부 연결이 내부 와이어 구조와 다르다는 것을 명확하게 볼 수 있습니다. 외부 연결 구조는로드와 와이어가 와이어 터미널을 통해 가열 파이프 외부에 연결되어 있으며 내부 연결 구조는 와이어가 가열로드 내부에서 직접 연결되어 있다는 것입니다. 외부 배선 구조는 일반적으로 유리 섬유 부싱을 사용하여 배선을 감싸고, 단열 방지를 높이고, 과도한 굽힘을 피하기 위해이 부분을 보호합니다.

주요 자료
가열 전선	NI80CR20 니켈 크롬 와이어
단열재 포장	고순도 마그네슘 산화 마그네슘 분말
포장	SS304, SS310S, SS316, TA1, incoloy800 (NCF800)
포장	실리콘 유리 섬유 (온도 250 ℃)
	테플론 (온도 250 ℃) 고온 유리 섬유 (온도 400 °) 세라믹 비드 (온도 800 ℃)
리드 보호	실리콘 유리 섬유 슬리브, 금속 꼰 호스, 금속 골판지 호스
봉인 끝	세라믹/세라믹 접착제 (온도 800 ℃)
	실리콘 고무 (온도 180 ℃)
	수지 (온도 250 temperature)
표준 직경 크기 참조 : 직경 (mm) : 3,4,5,6,6.5, 8, 9.5,12,12.5 10, 14,15,15.8, 16,18,19,20,25.4 직경 (인치) : 1/8 ", 1/4", 3/8 ", 1/2", 5/8 ", 3/4", 1 "

기존의 기술 매개 변수
가열 전선	NICR 80/20 저항 와이어
쉘 재료	304/321/316 스테인레스 스틸, 티타늄 합금 TA1, Incoloy 800, Incoloy 840
파이프 직경	3mm ~ 30mm
파이프 길이	15mm ~ 3m
최대 서비스 온도	800 ℃
전원 오류	5%, -10%
저항 오류	10%, -5%
전압	380V, 240V, 220V, 110V, 36V, 24VOR 12V
길이 내성	± 1mm
직경 내성	± 0.02 mm
표준 콜드 섹션 크기	5-10mm
차가운 단열 저항	≥500 mo
콜드 상태에서 최대 누출 전류	≤0.5 ma

크기	클래스 A	clsaa b	크기	클래스 A	클래스 b
6*60	100W	80W	14*200	600W	400W
6*100	150W	100W	14*250	700W	500W
6*150	250W	200W	16*100	350W	250W
6*200	300W	200W	16*120	400W	300W
8*50	100W	80W	16*150	450W	350W
8*100	200W	150W	16*200	600W	450W
8*150	300W	200W	16*250	700W	500W
8*200	400W	300W	16*300	800W	600W
10*50	120W	100W	18*100	350W	250W
10*100	250W	200W	18*150	450W	350W
10*150	350W	250W	18*200	700W	450W
10*200	450W	300W	18*250	800W	600W
12*50	150W	120W	18*300	1000W	800W
12*100	300W	200W	20*100	400W	250W
12*120	350W	250W	20*150	600W	300W
12*150	400W	300W	20*200	800W	500W
12*200	500W	400W	20*300	1200W	800W
14*100	300W	250W	20*400	1800W	1000W
14*150	450W	350W	20*450	2000W	1200W

단일 헤드 가열 튜브의 특수 구조는 무엇입니까?

이에 비해 다음은 종래의 와이어 와인딩 구조를 갖는 단일 헤드 가열 튜브 구조이다.

균일 한 가열 튜브

균일 한 가열 튜브의 가열 와이어는 중간에 비해 양쪽 끝에서 상이한 와인딩 밀도를 갖는다. 두 사람은 권선 밀도가 높을수록 중간보다 전체 열 발생이 더 크지 만 양쪽 끝에서의 열 소산은 중간보다 빠릅니다. 밸런싱 후, 균일 한 온도를 갖는 가열 섹션이 얻어진다.

내장 열전대형 가열 튜브

열전대 ( "j"또는 "k"유형)는 단일 헤드 가열 튜브의 끝 또는 중간에 내장 될 수 있으며 접지 또는 접지되지 않을 수 있습니다. 그들은 가열 튜브 내부의 온도를 감지하고 컨트롤러와 연결하여 우수한 온도 제어 효과를 달성하는 데 사용됩니다.
