90m3/분의 공기 속도로 작동하는 건조 라인은 공기 예열기 튜브의 핀 간격이 너무 빡빡할 경우 가열 효율이 약 10% 손실될 수 있습니다. 실제 문제는 히터 자체가 아니라 튜브 설계와 실제 공기 조건 간의 불일치인 경우가 많습니다. 그렇기 때문에 공기 예열기 튜브를 선택한다는 것은 고장이 발생한 후가 아니라 설치 전에 재료 온도, 와트 밀도 및 핀 형상의 균형을 맞추는 것을 의미합니다.
공기 예열기 튜브란 무엇입니까?
공기 예열기 튜브는 덕트, 오븐 또는 건조실을 통해 흐르는 공기의 온도를 높이는 열 교환 구성 요소입니다. 보일러 시스템에서 관형 예열기는 배가스로부터 열을 회수합니다. 전기 가열 장비에서 튜브는 금속 외피, 산화 마그네슘 절연체 및 대부분의 공기 응용 분야에서 열 전달 표면을 확대하기 위한 핀이 있는 밀폐형 저항 히터입니다. 저항선은 나선형으로 감겨 있고 피복을 전기적으로 절연시키면서 열을 전달하는 MgO로 포장되어 있습니다. 피복은 용접으로 닫혀 있으며 일반적으로 6.5mm에서 12.5mm의 최종 직경으로 압연됩니다. 이 기사에서는 공정 엔지니어가 설계 구성 요소로 가장 자주 지정하는 전기 가열식 버전에 중점을 둡니다.
공기 예열기 튜브의 일반적인 유형
표준 공기 예열기 튜브는 직선, U자형, W자형 및 O자형 구성으로 제공됩니다.
직선, U자형, W자형 구성
직선형 튜브는 가장 간단한 형태이며 가열된 길이가 덕트 깊이와 일치하는 설치에 적합합니다. U자형 튜브는 자체적으로 되돌아가므로 짧은 덕트가 긴 유효 가열 길이를 수용할 수 있습니다. W자형 튜브는 또 다른 굴곡을 추가하여 컴팩트한 공간 내에서 더욱 활동적인 표면을 제공합니다. 실제로 U자형 형식은 강제 대류 오븐에 적합한 기본값입니다. 연결 단자를 같은 쪽에 유지하여 배선을 단순화하기 때문입니다. 예를 들어, U자형 핀형 공기 가열 튜브 일반적으로 덕트 높이가 제한되어 있지만 필요한 전력이 높을 때 지정됩니다.
맞춤형 U자형 핀 가열 튜브 제조업체, 공급업체 Xinghua Yading Electric Heating Element Co., Ltd.는 중국 맞춤형 OEM/ODM U자형 핀형 가열 튜브 제조업체이자 U자형 핀형 가열 튜브입니다. 제품보기 → 핀형 튜브와 부드러운 튜브
부드러운 튜브는 청소가 더 쉽고 저전력 순환 시스템에 적합합니다. 핀 튜브는 열 전달 면적을 배가시키기 때문에 공기 예열기의 표준 선택입니다. 핀이 있는 표면적과 노출된 튜브 면적의 비율인 핀 계수는 일반적으로 2~4 범위입니다. 전기 공기 가열에서 핀 계수가 높을수록 더 낮은 표면 부하에서 동일한 전력량을 전달할 수 있어 산화물 스케일링 위험이 줄어들고 튜브 수명이 연장됩니다. 그러나 부드러운 튜브를 무시해서는 안 됩니다. 클린룸 장비나 빈번한 멸균이 필요한 곳에서는 핀이 없기 때문에 유지 관리가 훨씬 더 간단해질 수 있습니다.
재료 선택: 튜브 수명에 영향을 미치는 첫 번째 결정
첫 번째 선택 단계는 외장재입니다. 재료는 최대 연속 작동 온도, 부식 허용치 및 튜브의 실제 수명을 결정합니다. 아래 표는 전기 공기 예열기 튜브의 가장 일반적인 재료를 비교합니다.
| 소재 | 최대 연속 온도 | 내식성 | 일반적인 응용 |
|---|---|---|---|
| 스테인레스 스틸 304 | 750°C | 건조한 공기에 좋음 | 일반 덕트히터 |
| 스테인레스 스틸 321 | 800°C | 더 나은 스케일링 저항 | 오븐 및 건조 라인 |
| 합금 800 | 815°C | 좋은 산화 및 적당한 내산성 | 응축 위험이 있는 예열기 |
| 합금 840 | 900°C | 뛰어난 고온 안정성 | 고성능 산업용 공기 가열 |
온도에 따른 선택
최대 보호관 온도는 재료의 산화점 이하로 유지되어야 합니다. 지속적인 작동을 위해서는 750°C 이하에서 304 스테인리스강이 적합합니다. 출구 공기 온도가 해당 수준을 초과하면 321 또는 합금 800으로 이동하십시오. 합금 840은 튜브 표면 자체가 900°C에 접근할 때, 예를 들어 고전력 밀도 설계에서 또는 공기 속도가 낮을 때 사용됩니다.
부식 및 응결 문제
공기 예열기에서는 튜브 표면 온도가 주변 가스의 이슬점 아래로 떨어지면 이슬점 부식이 발생할 수 있습니다. 전기 가열 덕트에서도 저온 시동 조건으로 인해 스테인리스 스틸 표면에 응축수가 발생할 수 있습니다. 작업장 공기 중의 염화물과 황산염은 피복을 공격합니다. 습기가 있는 환경의 경우 Alloy 800 보호관과 낮은 와트 밀도 제한으로 추가적인 안전 여유가 제공됩니다.
와트 밀도와 실제 영향
와트 밀도는 전력을 가열된 표면적으로 나눈 값으로, 일반적으로 W/cm2로 표시됩니다. 튜브 표면 온도를 예측하는 데 가장 유용한 숫자입니다. 동일한 와트수에서 핀 튜브는 핀 면적이 더 크기 때문에 평활 튜브보다 와트 밀도가 낮으므로 외장이 더 시원하게 작동합니다. 덕트 속도가 3m/s 이상인 강제 공기 적용 분야에서는 스테인리스강에 대해 3~5W/cm2의 시작 범위가 안전합니다. 공기 흐름이 불규칙하거나 덕트 크기가 작은 경우 일부 구역에서는 유효 값이 두 배가 될 수 있으며, 이는 실제 흐름 패턴이 확인될 때까지 많은 엔지니어가 3W/cm2 미만을 유지하는 이유입니다. 핀 면적이 2000cm2인 10kW 히터의 경우 와트 밀도는 5W/cm2입니다. 동일한 히터를 베어 튜브 영역에서 평가하면 숫자가 훨씬 높아 보일 수 있으므로 제조업체가 어느 영역을 인용하는지 항상 확인하십시오.
설계를 마무리하기 전에 Q = m * cp * dT를 사용하여 계산된 전력을 공기 질량 흐름 및 온도 상승과 비교합니다. 필요한 전력이 파악되면 튜브 길이와 핀 형상을 조정하여 와트 밀도를 안전 대역 내로 유지합니다. 이 관계에 대한 자세한 설명은 다음 기사에서 확인할 수 있습니다. 전기 가열 요소의 와트 밀도 .
핀 튜브: 표면이 넓어지고 과열이 줄어듭니다.

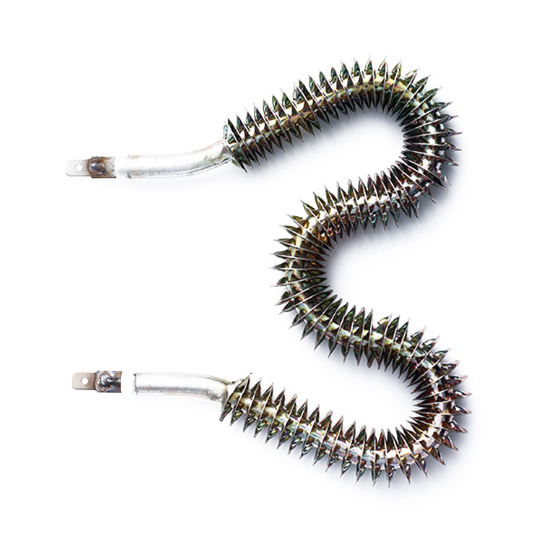

핀은 덕트 내 공기 예열기 튜브의 작동 방식을 변경합니다. 핀이 없으면 공기의 외부 열전달 계수가 낮아 튜브 표면 온도가 빠르게 상승하고 내부 전열선이 필요 이상으로 뜨거워집니다. 핀을 사용하면 동일한 튜브가 공기 흐름에 더 많은 열을 거부하고 전반적인 효율성이 눈에 띄게 향상됩니다. 균형은 압력 강하입니다. 핀 간격이 가까울수록 표면적이 더 커지지만 저항도 커지므로 팬이 더 열심히 작동해야 합니다. 먼지가 많거나 섬유질이 많은 공기의 경우 열 성능이 약간 낮더라도 핀 피치가 넓을수록 더 안전합니다. 핀 높이, 두께 및 피치가 핀 요소를 정의합니다. 일반적인 핀 높이는 6~15mm, 두께는 0.3~0.5mm, 피치는 3~6mm입니다. 수요가 높을 때, W자형 핀 가열 튜브 동일한 설치 공간에서 더 많은 표면을 제공합니다. 원형 덕트에서는 O자형 핀 가열 튜브 단면을 따르고 덕트 벽 근처의 데드존을 줄이도록 설계되었습니다.
맞춤형 O자형 핀 가열 튜브 제조업체, 공급업체 Xinghua Yading Electric Heating Element Co., Ltd.는 중국 맞춤형 OEM/ODM O형 지느러미 가열 튜브 제조 업체 및 O형 지느러미 가열 튜브 제조업체입니다. 제품보기 →
맞춤형 W형 핀 가열 튜브 제조업체, 공급업체 Xinghua Yading Electric Heating Element Co., Ltd.는 중국 맞춤형 OEM/ODM W형 핀형 가열 튜브 제조업체이자 W형 핀형 가열 튜브 제조업체입니다. 제품보기 → 공기 예열기 튜브 선택: 단계별 체크리스트
구조화된 체크리스트는 신규 설치 시 발생하는 일반적인 실수(예: 과도한 전력 밀도, 잘못된 재료 또는 불충분한 핀 면적)를 방지합니다. 공기 예열기 튜브를 지정할 때 다음 순서를 따르십시오.
- 공기 질량 흐름, 입구 온도 및 필요한 출구 온도를 정의합니다. 필요한 총 전력을 계산합니다.
- 목표 와트 밀도를 선택하십시오. 3m/s 이상의 덕트 속도의 경우 3~5W/cm2가 합리적인 시작점입니다. 공기 흐름이 가변적이면 값을 낮추십시오.
- 예상되는 최대 튜브 표면 온도와 환경의 부식 위험을 고려하여 피복 재료를 선택하십시오.
- 매끄러운 튜브와 핀형 튜브 중에서 결정하십시오. 청결성이 최우선 사항이 아닌 이상 핀 튜브가 선호됩니다.
- 생산하기 전에 제조업체에 장착 방향, 굽힘 반경, 열전대 위치 및 전기 연결을 확인하십시오.
전체 시스템 개선에 대한 자세한 지침은 다음을 읽어보세요. 효율적인 공기 가열 튜브를 사용하여 산업용 공기 가열 시스템의 에너지 효율성을 향상시키는 방법 .
일반적인 실패와 예방
아무리 규격이 잘 맞는 튜브라도 설치 조건이 설계와 다르면 고장날 수 있습니다. 가장 흔한 고장은 과열, 절연 파괴, 핀의 기계적 손상입니다.
- 과열로 인한 연소: 이는 외장에 눈에 띄게 변색된 부분으로 나타납니다. 이는 일반적으로 실제 유량에 비해 와트 밀도가 너무 높거나 팬 고장으로 인해 발생합니다. 공기 흐름 방향과 속도를 확인하고 흐름 스위치를 추가합니다.
- 절연 실패: 이는 산화마그네슘이 습기를 흡수할 때(종종 콜드 셧다운 이후) 누설 전류로 나타납니다. 튜브를 서서히 식히고 단자함을 건조한 상태로 유지하십시오.
- 핀 손상: 구부러지거나 빠진 핀은 국지적 온도를 높이고 열 전달을 감소시킵니다. 취급 및 유지 관리 중에 히터를 보호하고 날카로운 도구를 사용하지 않고 먼지 침전물을 청소하십시오.
열 보호는 선택 사항이 아닙니다. 기본 상한 온도 조절 장치 또는 공기 흐름 인터록은 대부분의 연소 실패를 방지할 수 있습니다. 추가적인 안전 관행에 대해서는 다음을 검토하세요. 가열 코일 및 연결에 대한 필수 안전 규칙 .
결론
공기 예열기 튜브를 선택하는 것은 출구 공기 온도, 사용 가능한 공간, 공기 속도 및 와트 밀도의 네 가지 숫자에 따라 달라지는 엔지니어링 결정입니다. 네 가지가 모두 알려지면 재료와 핀 형상이 간단해집니다. 그 중 하나가 무시되면 예상 사용 수명이 되기 전에 튜브가 고장날 가능성이 높습니다. 산업용 난방 시스템의 경우 사양 단계에서 몇 시간의 설계 검토가 크기가 작거나 일치하지 않는 히터로 인해 발생하는 가동 중단보다 항상 저렴합니다.
