핀 핀 가열 에어 : 열 전달 효율 향상 향상

I. 소개

복잡한 산업 및 상업 공정 세계에서 효율적인 열 전달은 단순히 바람직한 특성 일뿐 만 아니라 운영 성공, 에너지 소비 및 전반적인 시스템 성능의 중요한 결정 요인입니다. 우리 가정의 따뜻함에서 제조 공장의 복잡한 기계까지 열 에너지를 한 매체에서 다른 매체로 효과적으로 움직일 수있는 능력은 수많은 응용을 뒷받침합니다. 이 노력의 최전선에서 핀 에어 가열 튜브 S, 독창적 인 장치는 특히 뜨거운 유체 (튜브 내부)와 냉각기 공기 (외부) 사이의 열 교환 속도를 극적으로 향상시키기 위해 특별히 설계되었습니다.

지느러미 공기 가열 튜브는 본질적으로 핀으로 알려진 확장 된 표면으로 설계된 열교환기로 외부에 부착됩니다. 이 지느러미는 특이하지만 심오한 영향을 미치는 목적을 제공합니다. 주변 공기로의 열 전달에 이용 가능한 표면적을 크게 증가시킵니다. 그렇게함으로써, 그들은 일반 튜브의 고유 한 제한을 극복하는데, 이는 종종 열전도율이 낮아서 공기와 같은 가스로 효율적으로 열을 전달하는 데 어려움을 겪고 있습니다. 이 튜브의 주요 목표는 난방 공정의 효율성을 향상시키고 장비 크기를 줄이며 궁극적으로 운영 비용을 낮추는 것입니다. 이 기사는 기본 원칙, 복잡성, 다양한 응용 프로그램 및 핀 에어 가열 튜브를 둘러싼 미래의 혁신을 조사하여 현대 열 시스템에서 중요한 역할을 포괄적으로 이해할 수 있습니다.

II. 열 전달의 기본 원리

지느러미 공기 가열 튜브의 효능을 이해하려면 전도, 대류 및 방사선과 같은 열전달의 기본 모드를 파악하는 것이 필수적입니다.

• 전도 열 에너지가 더 활기 넘치는 입자에서 물질 내 또는 직접 접촉 물질 사이의 에너지가 적은 입자로 전달되는 직접 접촉을 통한 열 전달입니다. 핀 튜브에서, 열은 뜨거운 유체에서 튜브 벽을 통해 핀의 바닥으로 전도된다.
• 전달 유체 (액체 또는 가스)의 움직임을 통한 열 전달입니다. 이것은 지느러미 표면에서 주변 공기로의 지배적 인 열 전달 모드입니다. 뜨거운 지느러미 표면 근처의 공기가 가열되면 밀도가 높아지고 상승하여 냉각기, 밀도가 높은 공기가 자리를 차지할 수있게하여 열이 나오는 연속 흐름을 만듭니다.
• 방사 전자기파를 통한 열 전달입니다. 존재하는 동안, 전형적인 핀 에어 가열 튜브 응용 분야에서 열 전달에 대한 기여는 종종 전도 및 대류, 특히 낮은 작동 온도에서 비교하여 덜 중요합니다.

핀 튜브의 핵심 원리는 다음과 같습니다 열 전달에서 표면적의 역할 . 열 전달 속도는 교환에 이용 가능한 표면적에 직접 비례합니다. 열이 열악한 공기는 열 에너지를 효율적으로 흡수하기 위해 넓은 표면적이 필요합니다. 지느러미는이 중요한 확장 표면을 제공하여 대류 열 전달이 발생할 수있는 영역을 효과적으로 곱합니다. 이 증강은 튜브와 공기 사이의 전체 열 전달 계수를 극적으로 향상시켜 베어 튜브보다 공정이 훨씬 더 효율적입니다.

III. 지느러미 공기 가열 튜브의 해부학 및 설계

핀 에어 가열 튜브의 설계 및 재료 선택은 성능과 수명에 중요합니다.

A. 코어 튜브 재료

코어 튜브 재료의 선택은 온도, 압력 및 내부 유체의 특성을 포함한 작동 조건에 크게 의존합니다.

B. 핀 재료

핀 재료는 주로 열전도율과 비용으로 선택됩니다.

C. 핀 유형 및 구성

핀의 형상은 열 전달 성능 및 제조 비용에 크게 영향을 미칩니다.

D. FIN 부착 방법

핀을 튜브에 부착하는 방법은 우수한 열 접촉을 유지하고 시간이 지남에 따라 분해를 방지하는 데 중요합니다. 일반적인 방법으로는 장력 권선, 브레이징, 용접 (저항, 레이저, TIG), 기계적 임베딩 및 압출이 있습니다.

E. 튜브 구성

핀 튜브는 특정 응용 프로그램 요구 사항 및 공간 제약 조건에 맞게 다양한 구성으로 배열 될 수 있습니다.

• 똑바로: 간단하고 청소하기 쉽습니다.
• U-Bend : 쉘 앤 튜브 열 교환기에서 자주 사용되는 소형 디자인.

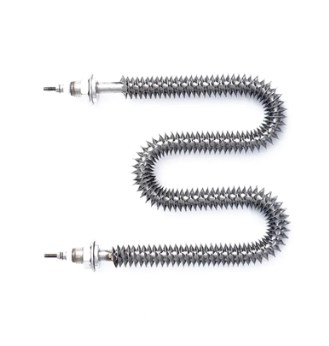

• 뱀 코일 : 다수의 U 벤드는 제한된 공간에서 열 전달을 극대화하여 연속 흐름 경로를 생성합니다.

IV. 작업 메커니즘

지느러미 공기 가열 튜브의 작동 원리는 체계적인 열 전달 사건의 체인입니다.

1. 열 생성 : 열이 코어 튜브에 도입됩니다. 이것은 다양한 수단을 통해 달성 될 수 있습니다.
   • 전기 저항 : 튜브 내에 내장 된 전기 가열 요소는 열을 직접 생성합니다.
   • 증기: 고온 증기는 튜브 내부에 응축되어 잠열을 방출합니다.
   • 뜨거운 액체 : 온수, 열유 또는 기타 공정 유체가 튜브를 통해 흐르면서 현명한 열을 옮깁니다.
2. 지느러미에 대한 전도 : 내부 배지에 의해 생성되거나 운반되는 열은 코어 튜브의 벽을 통해 부착 된 핀의 바닥으로 전도됩니다. 공기 간격이나 접촉이 열악하면 열 흐름을 크게 방해하기 때문에 핀 투 튜브 결합의 품질이 여기서 가장 중요합니다.
3. 공기 대류 : 지느러미가 가열되면 열 에너지를 표면 위로 흐르는 냉각기로 옮깁니다. 이는 주로 팬이나 송풍기가 핀이 든 표면을 가로 질러 공기를 움직이는 강제 대류 또는 밀도 차이로 인해 공기 이동을 유발하는 자연 대류를 통해 이루어집니다. 핀에 의해 제공되는 연장 된 표면적은 뜨거운 금속과 공기 사이의 접촉 면적을 크게 증가시켜 베어 튜브가 달성 할 수있는 것보다 훨씬 높은 열 전달 속도를 촉진합니다.

열 전달 효율에 영향을 미치는 요인

여러 매개 변수 가이 프로세스의 효율에 직접적인 영향을 미칩니다.

V. 지느러미 공기 가열 튜브의 장점

지느러미 공기 가열 튜브의 광범위한 채택은 수많은 장점에 대한 증거입니다.

• 향상된 열 전달 효율 : 이것이 그들의 주요 이점입니다. 표면적을 크게 증가시킴으로써, 특히 가스를 가열 할 때 일반 튜브에 비해 훨씬 높은 열 전달 속도를 촉진합니다.
• 소형 설계 / 공간 절약 : 우수한 열전달 능력으로 인해 핀 튜브는 훨씬 더 큰 일반 튜브 코일과 동일한 가열 듀티를 달성 할 수 있습니다. 이로 인해 더 컴팩트 한 열 교환기 설계로 이어지고 소중한 공간을 절약하고 전반적인 장비 발자국을 줄입니다.
• 에너지 효율 : 열 전달이 향상되면 에너지가 줄어들 었음을 의미합니다. 핀 튜브를 사용하는 시스템은 에너지 입력이 낮거나 적은 시간으로 원하는 온도를 달성 할 수 있으며, 이는 상당한 운영 비용 절감을 초래할 수 있습니다.
• 응용 프로그램의 다양성 : 광범위한 재료, 핀 유형 및 구성으로 제공되며 저온 HVAC에서 고온 산업 공정에 이르기까지 다양한 산업 및 운영 조건에 맞게 사용자 정의 할 수 있습니다.
• 내구성과 장수 : 운영 환경에 적절한 재료로 적절하게 설계 및 제작 될 때, 핀 튜브는 강력하며 긴 서비스 수명을 제공하여 부식과 기계적 응력에 저항 할 수 있습니다.
• 비용 효율성 : 초기 비용은 일반 튜브보다 약간 높을 수 있지만, 개선 된 성능, 에너지 절약 및 장비 크기 감소는 종종 시스템 수명 동안 총 소유 비용이 낮아집니다.

VI. 응용 프로그램

지느러미 공기 가열 튜브는 다양한 산업 및 응용 분야에서 없어서는 안될 구성 요소입니다.

• HVAC 시스템 : 공기 취급 장치 (AHUS), 덕트 히터 및 편안한 난방 시스템의 핵심 구성 요소이며, 상업용 건물, 주거 공간 및 산업 시설의 공기를 효율적으로 따뜻하게합니다.
• 산업 건조 과정 : 식품 건조, 목재, 직물, 종이 및 다양한 화학 물질과 같은 정확한 온도 제어 및 효율적인 수분 제거가 필요한 응용에 중요합니다.
• 공정 난방 : 공기를 제조 또는 처리를 위해 특정 온도로 가열 해야하는 산업 오븐, 용광로, 가마 및 기타 공정 장비에 광범위하게 사용됩니다.
• 열 회수 시스템 : 배기 가스로부터 폐 열을 회수하기 위해 경제화 및 공기 예선에 고용되어 전반적인 시스템 효율성을 향상시키고 연료 소비를 줄입니다.
• 발전 : 연소 공기를 따뜻하게하기 위해 예선자에 사용되어 발전소의 보일러 효율을 향상시킵니다.
• 상업 및 주거 난방 : 장치 히터,베이스 보드 히터 및 기타 우주 난방 솔루션에서 발견됩니다.
• 석유 화학 및 석유 및 가스 산업 : 강력하고 효율적인 열 교환이 필요한 리 보일러, 응축기 및 공기 냉각기를 포함한 다양한 가열 및 냉각 공정에 사용됩니다.

VII. 선택 고려 사항

특정 응용 프로그램에 오른쪽 핀 에어 가열 튜브를 선택하려면 몇 가지 요인을 신중하게 고려해야합니다.

• 작동 온도 및 압력 : 이것은 코어 튜브와 핀 모두에 필요한 재료 강도와 온도 제한을 지시합니다.
• 유체 특성 : 내부 유체 (예 : 증기, 온수, 열유) 및 외부 유체 (공기 속도, 오염 물질의 존재, 부식성 요소)의 특성은 재료 선택 및 핀 유형에 영향을 미칩니다.
• 재료 호환성 : 튜브 및 핀 재료가 내부 및 외부 환경과 호환되어 부식, 침식 또는 저하를 방지합니다.
• 공간 제약 조건 : 사용 가능한 물리적 공간은 튜브 구성 (직선, U- 벤드, 뱀) 및 전반적인 열 교환기 설계 선택에 영향을 미칩니다.
• 비용 대 성능 : 초기 투자 비용과 원하는 열전달 성능, 에너지 절약 및 예상 수명의 균형을 맞추십시오.
• 유지 보수 및 청소 요구 사항 : 청소 및 유지 보수의 용이성, 특히 파울 링이 발생하기 쉬운 응용 분야에서. 일부 핀 유형은 먼지 축적에 더 강하거나 다른 것보다 청소하기 쉽습니다.
• 규제 표준 및 인증 : 관련 산업 표준, 코드 (예 : ASME, TEMA) 및 안전 인증을 준수합니다.

VIII. 유지 보수 및 문제 해결

적절한 유지 보수는 핀 공기 가열 튜브의 장기 효율과 신뢰성을 보장하는 데 중요합니다.

일반적인 문제 :

• 파울 링 : 지느러미 표면에 먼지, 보풀 또는 기타 미립자 물질이 축적되어 절연 층으로 작용하고 열 전달 효율을 감소시킵니다.
• 부식: 공기 또는 내부 유체의 부식성 물질에 노출되어 튜브 또는 핀 물질의 분해.
• 지느러미 손상 : 기계적 영향, 진동 또는 열 응력으로 인한 지느러미의 굽힘, 분쇄 또는 분리로 표면적이 감소합니다.
• 누출 : 코어 튜브에서 가열 매체의 손실을 초래합니다.

청소 방법 :

• 압축 공기/물 제트 : 가벼운 먼지와 잔해.
• 브러싱/진공 청소기 : 더 완고한 예금.
• 화학 청소 : 단단한 스케일 또는 끈적 끈적한 잔류 물의 경우 특수 솔루션 및 절차가 필요합니다.
• 증기 청소 : 특정 유형의 파울에 효과적입니다.

검사 및 수리 :

지느러미 손상, 부식 및 누출 징후에 대한 정기적 인 육안 검사. 경미한 지느러미 손상은 때때로 곧게 펴면 수리 할 수 있습니다. 주요 손상 또는 누출은 튜브 교체가 필요할 수 있습니다.

수명 연장 :

적용에 대한 정기적 인 청소, 적절한 재료 선택, 최적의 작동 조건 (온도, 압력, 유량)을 유지하고 문제를 해결하면 핀 에어 가열 튜브의 작동 수명을 크게 연장 할 수 있습니다.

ix. 미래의 트렌드와 혁신

열 전달 기술의 분야는 지속적으로 진화하고 있으며 핀 에어 가열 튜브도 예외는 아닙니다. 미래의 트렌드와 혁신은 성능, 지속 가능성 및 스마트 통합 향상에 중점을 둡니다.

• 고급 재료 : 복합재, 그래 핀 강화 코팅 및 고급 합금을 포함한 새로운 재료에 대한 연구는 열 전도성, 부식성 및 고온 성능을 향상시키는 것을 목표로합니다. 나노 코팅은 또한 방지 특성을 제공 할 수 있습니다.
• 최적화 된 지형 형상 : CFD (Computational Fluid Dynamics) 및 고급 시뮬레이션 도구는 압력 강하 및 재료 사용량을 최소화하면서 열 전달을 극대화하는 새로운 핀 형상을 설계하는 데 사용됩니다. 여기에는 물결 모양의 지느러미, 루버 지느러미 및 기타 복잡한 구조가 포함됩니다.
• 스마트 난방 시스템 : IoT (인터넷) 센서 및 제어 시스템과의 통합은 환경 조건 및 수요에 따라 성능, 예측 유지 보수 및 최적화 된 운영의 실시간 모니터링을 가능하게합니다.
• 에너지 회복 및 지속 가능성 초점 : 산업 공정에서 폐 열을 회수하고 핀 튜브를보다 정교한 에너지 회수 시스템에 통합하여 전반적인 에너지 소비와 환경 영향을 줄이는 데 강조합니다. 여기에는 탄소 캡처 및 스토리지 기술에서의 역할이 포함됩니다.

X. 결론

지느러미 공기 가열 튜브는 열 전달 영역에서 지능형 엔지니어링에 대한 증거로 서 있습니다. 열 교환 표면을 독창적으로 확장함으로써, 그들은 열 에너지가 공기로 전달되는 효율성에 혁명을 일으켜 수많은 산업, 상업 및 주거용 응용 분야에서 실행 가능하고 경제적으로 건전합니다. 작고 에너지 효율적인 패키지에서 향상된 열 전달을 전달하는 능력은 HVAC 시스템, 건조 공정, 발전 및 그 이상에서 필수적인 구성 요소로서의 역할을 강화했습니다.

산업이 계속해서 효율성을 높이고 환경 영향을 줄이며 더 똑똑한 운영 통제를 위해 노력함에 따라 핀 공기 가열 튜브의 진화는 의심 할 여지없이 계속 될 것입니다. 재료 과학, 디자인 최적화 및 스마트 기술 통합의 발전으로 인해 이러한 가정이 없지만 강력한 장치는 효과적인 열 관리의 중심에 남아있어 최대의 효율성과 최소 폐기물로 열이 필요합니다. 그들의 지속적인 중요성은 때때로 가장 간단한 수정이 엔지니어링에서 가장 심오한 개선을 생성 할 수 있다는 기본 원칙을 강조합니다.
